康达飞天磁共振并行采集技术介绍

2020-07-14    9525
并行采集技术(Parallel Acquisition TechniquePAT)是磁共振一种快速采集技术。该技术是使用多通道相控阵线圈并行采集,并通过减少K空间相位编码线密集度的方法,实现磁共振图像的快速集采。目前,各大厂家都拥有并行采集成像技术,已经成为常规的临床应用工具。

并行采集技术是利用参考扫描获得相控阵线圈敏感度信息,再进行去卷褶的计算。目前常用的主要有两种,一种称为SENSE技术,另一种称为GRAPPA技术。

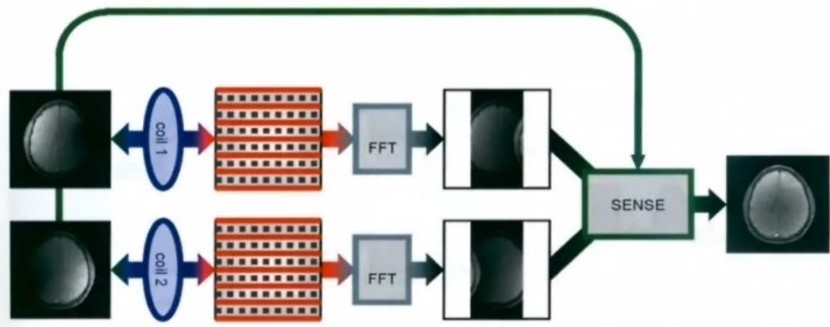

SENSE(sensitivity encoding)技术先是进行傅里叶转换得到卷褶图像,再通过得到的相控阵线圈的敏感度信息去除卷褶(如图)

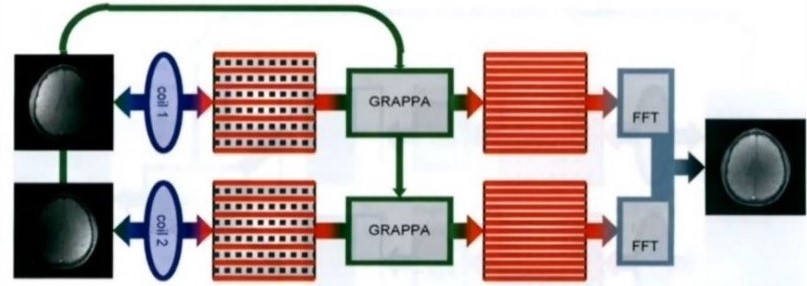

GRAPPA(generalized antocalibrating partially paralle acquisition)技术是在进行傅里叶转换之前,利用参考扫描得到的相控阵线圈敏感度信息来填充整个K空间,获得全FOV空间信息后,再利用傅里叶转换重建图像。(如图)



康达飞天磁共振把SENSE技术研发命名为RAPID技术。


康达飞天磁共振RAPID技术能够提供如下在临床应用:

加快图像采集速度,缩短图像采集时间。
增加空间分辨力但不增加扫描时间,可用于高分辨力扫描。
体部屏气成像,可缩短屏气扫描时间。
运动脏器扫描,如心脏成像。
单次激发EPI扫描,可缩短回波链和有效回波时间,减少伪影、提高图像质量。

并行采集技术是在降低了图像信噪比的同时,实现了图像的快速采集。为了解决信噪比下降的问题,康达飞天磁共振配备较高精度及灵敏度的相控阵线圈,改善图像信噪比。由于并行采集技术与相控阵线圈的完美组合,康达飞天磁共振能够轻松完成各类临床扫描任务。

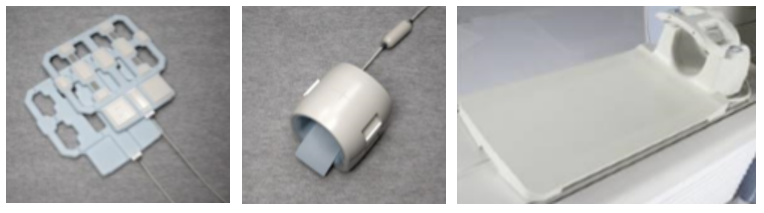

微信截图_20200714105903
线圈

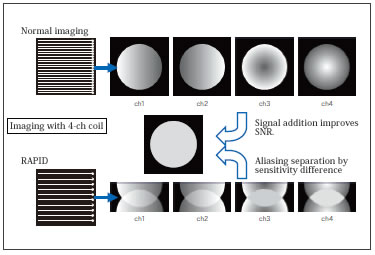

并行采集技术中,通过相控阵线圈敏感度信息的采集,对卷褶图像进行解码计算,去除图像卷褶得到精准完整的临床图像。因此,敏感度信息数据的准确性直接影响临床图像的精准度。康达飞天磁共振独有的3D S-map序列能够快速准确地采集线圈敏感度信息,同时能够有效提高图像的均匀度,对于末梢、细小结构对比度的改善也有很大帮助。

▎康达飞天磁共振RAPID的技术介绍

1、RAPID有两种采集加速类型:
单一方向上加速采集RAPID(Phase)
两个方向上加速采集RAPID(Phase)、RAPID(Slice),最大加速16倍。

2、RAPID有三种线圈校准模式:
RCM(参考校准模式)、SCM(自校准模式)、PCM(预扫描校准模式)。

3、RAPID 加速因子选择更加智能、精准、灵活,可实现以0.1的数量级进阶。

根据信噪比与加速因子的平方根成反比的公式推算,随着加速因子数值的增加,不仅能够提升采集速度,同时降低图像信噪比。

以整数倍调整加速因子,会出现加速过量的效果,图像质量降低明显;如果不使用并行采集技术,又会在有限的时间窗内,不能完成扫描的尴尬情况,此时医生需要权衡采集速度和图像质量。康达飞天磁共振RAPID技术的加速因子是以0.1的数量级进阶,相比只能整数倍加速的方法,显得智能、精准、灵活。

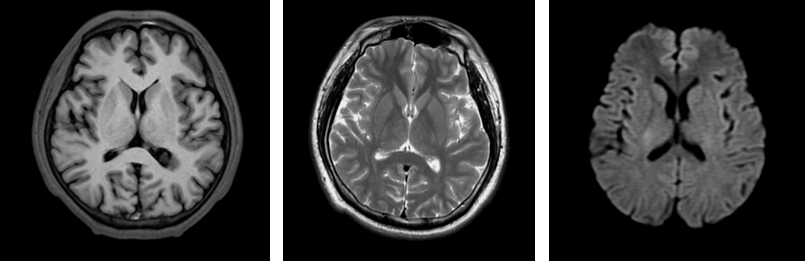

微信截图_20200714094109

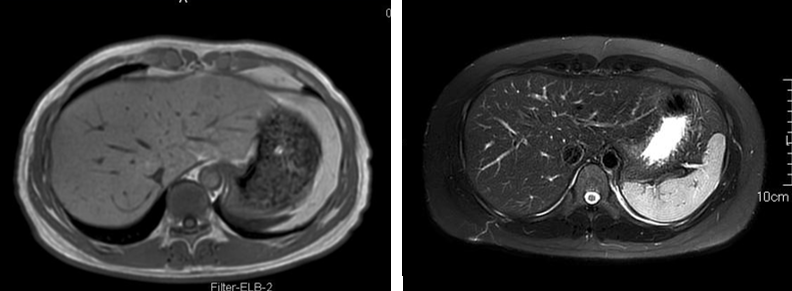

微信截图_20200714094205


康达飞天磁共振的并行采集技术(RAPID),操作简便易用,智能、精准、灵活的参数调整方式不仅能够充分加速采集,还能有效改善图像质量下降的困扰,为医生提供了个性化的选择方案。相控阵线圈为线圈敏感度信息采集提供了有利的硬件支持;配合康达独有的3D S-map序列扫描,为快速采集提供了有利的软件支持。

康达飞天磁共振的并行采集技术(RAPID),不仅能够得到高均匀度的、高对比度的临床诊断图像,还能快速完成各类临床扫描任务。
